závěsný systém zvětšený KMGW2 třída 10 - označení: KMGW 2-6
![závěsný systém zvětšený KMGW2 třída 10 - označení: KMGW 2-6 závěsný systém zvětšený KMGW2 třída 10 - označení: KMGW 2-6](https://lanocel.s19.cdn-upgates.com/_cache/1/e/1e68e717993b224300f56ad58d47ef5b-system-t10-1-kmgw2-kot-log.jpg)
![závěsný systém zvětšený KMGW2 třída 10 základní náhled závěsný systém zvětšený KMGW2 třída 10 základní náhled](https://lanocel.s19.cdn-upgates.com/_cache/c/a/caff300ef75aedb35a91b6b9dc6e81a2-system-t10-1-kmgw2-log.jpg)
![závěsný systém zvětšený KMGW2 třída 10 parametry závěsný systém zvětšený KMGW2 třída 10 parametry](https://lanocel.s19.cdn-upgates.com/_cache/a/7/a7fa1f74d56cd732d10aea73c0e4d955-kmgw-2.jpg)

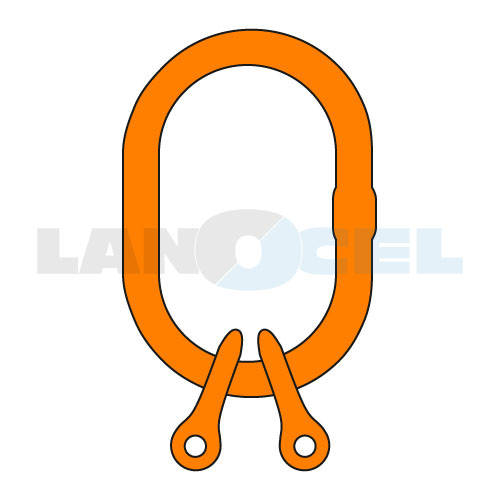

Zvětšené závěsné oko s vidlicovými spojkami KMGW2 pro sestavení dvoupramenných montovaných řetězových závěsů třídy 10. Více
Elegantní, rychlé a snadné spojení s řetězem. Závěsný svařovaný systém podle EN 1677-4 pro sestavení 2pramenných řetězových vazáků. Vidlice spojovacího článku umožňuje přímou montáž s řetězem a odpadá tak nutnost použití connexu. Oka jsou trvale označena kódem zpětné sledovatelnosti (šarží), pevnostní třídou, typem a velikostí.

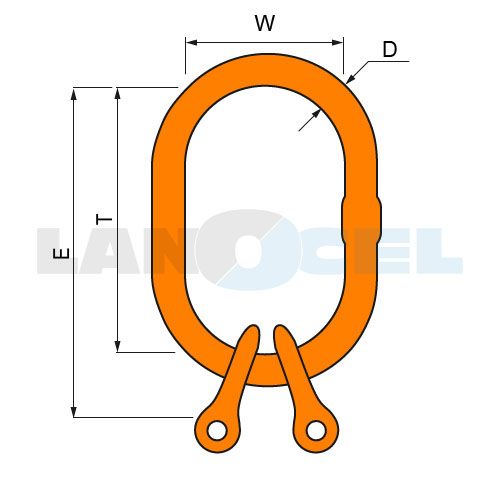

S rostoucím průměrem kulatiny se zvětšují i rozměry oka tak, aby splňovaly doporučení pro poměry zavěšení na jeřábovém háku. Šíře oka by měla být o 25% větší než šíře háku. Velikost oka vybírejte dle parametrů v tabulce.
označení | nostnosti | nosnosti | pro řetěz | rozměry | pro jednoduché háky DIN 15401 | pro dvojité háky DIN 15402 | hmotnost | |||||
0°-45° | 45°-60° | Ø | e | d | t | w | s | t1 | ||||
kg | kg | mm | mm | mm | mm | mm | mm | mm | kg/ks | |||
KMGW 2-6 | 2000 | 1400 | 6 | 151 | 14 | 120 | 70 | 10 | 31 | no.4 | no.5 | 0,69 |
KMGW 2-7 | 2650 | 1900 | 7 | 183 | 16 | 140 | 80 | 13 | 43 | no.5 | no.6 | 1,13 |
KMGW 2-8 | 3550 | 2500 | 8 | 203 | 19 | 160 | 95 | 14 | 43 | no.6 | no.8 | 1,58 |
KMGW 2-10 | 5600 | 4000 | 10 | 222 | 23 | 170 | 105 | 17 | 52 | no.10 | no.12 | 2,54 |
KMGW 2-13 | 9500 | 6700 | 13 | 254 | 27 | 190 | 110 | 20 | 64 | no.10 | no.12 | 4,32 |
KMGW 2-16 | 14000 | 10000 | 16 | 305 | 33 | 230 | 130 | 26 | 75 | no.12 | no.16 | 8,47 |
KMGW 2-19/20 | 20000 | 14000 | 19 | 369 | 38 | 275 | 150 | 29 | 94 | no.20 | no.25 | 12,14 |
Nenašli jste, co jste hledali? Potřebujete velké množství nebo máte speciální požadavky? Zadejte váš požadavek do poptávkového formuláře.
rozměr oka | zvětšené |
---|---|
třída | třída 10 |
výrobce | PEWAG |
zkracovač | NE - bez zkracovače |
Zvýrazněné položky jsou povinné.
